Tökéletes választás, kerámia homlokzati panelekhez

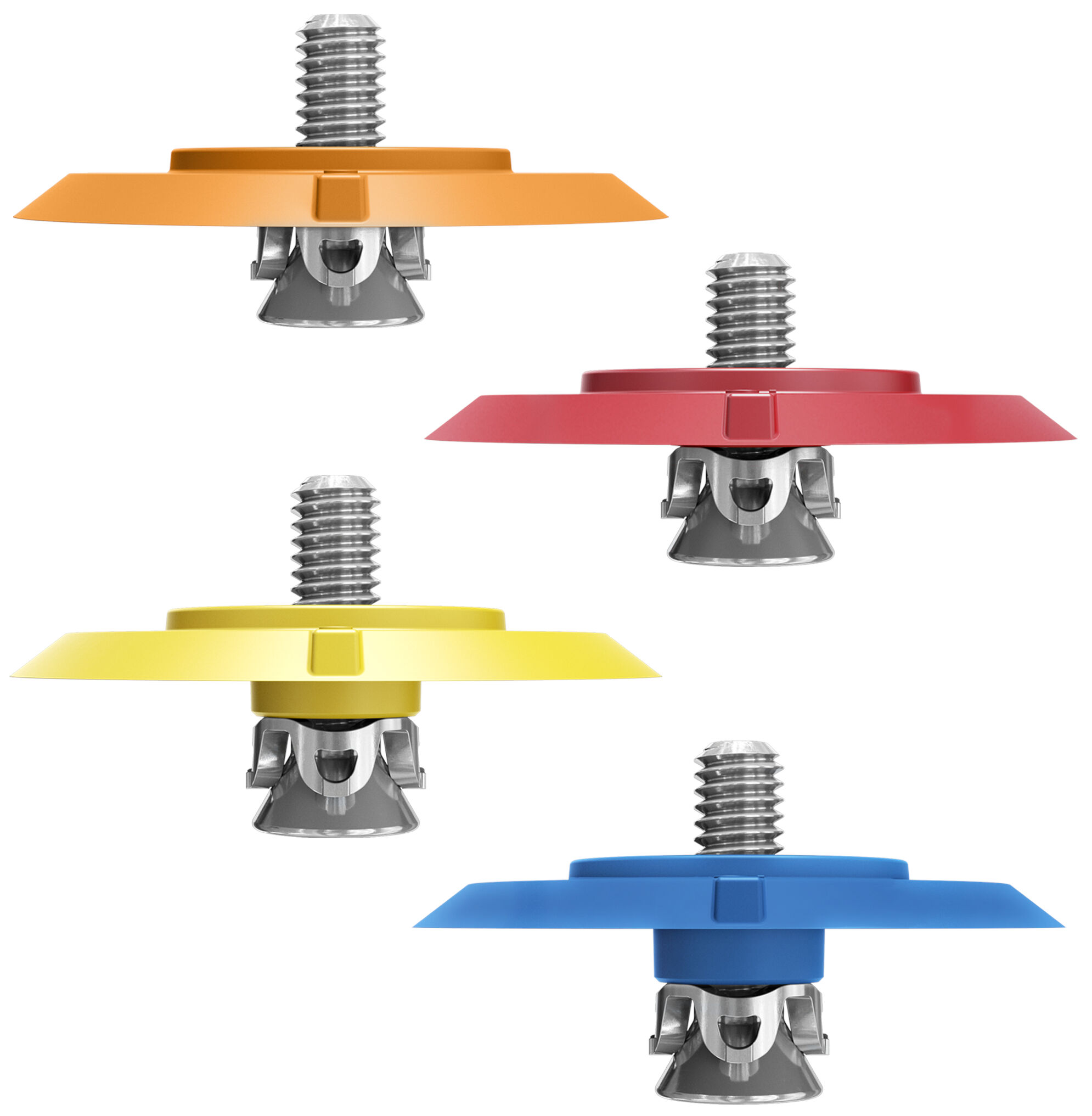

Zykon-panelhorgony FZP II T D40

Rejtett rögzítési megoldás vékony kerámia homlokzati panelekhez. Alkalmazható homlokzatoki háttérszerkezettel vagy más egyéb elemekkel
TermékváltozatKépek letöltése

Termékváltozat

Szűrő
Szűrő
Engedélyek / vizsgálati jelentések
3 termékváltozat
Min. panelvastagság
Teljes hosszúság
Menet
Hengeres furatátmérő
Hátsókúpos átmérő
Mennyiség
Jelmagyarázat = Van engedély = Nincs engedély
A (z) 3 változatok 3 megtekintése

Előnyök / Termékismertető

Előnyök
  • A horgonyok rövid kialakítása lehetővé teszi a vékony, min. 10 mm vastagságú panelekben történő alkalmazást.
  • A hátsókúpos pontmegfogású dübellel rejtett rögzítési pontot tudunk létrehozni, ezáltal egy vizuálisan esztétikus homlokzati felülete alakítható ki.
  • A hátsókúpos pontmegfogású dübel speciális furatkialakításával feszültségmentes rögzítést eredményez.
  • A hátsókúpos technológiával történő beszerelés lehetőséget biztosít, hogy a felhasználó a homlokzati panelben a legkisebb feszültséget eredményező pozíciót válassza ki. Ez nagy mértékben csökkenti a panelek deformációját.
  • A hátsókúpos pontmegfogású dübel feszültségmentes rögzítést eredményez. Ez sokkal jobb tartóerőt biztosít, mint az általánosan elérhető rendszerek, és lehetővé teszi a nagy felületű panelek alkalmazását.

Használat és engedély

Alkalmazások
  • Külső homlokzatok
  • Belső homlokzatok
  • Látszó homlokzatok
Építőanyagok
  • Kerámiák (≥ 10mm)
Az adott esetben elérhető engedélyben szereplő adatok (építőanyagok, terhelések stb.) érvényesek. További dokumentumok itt találhatók: https://www.fischer.de/sdb.
Engedély
  • ETA-23/0756
  • ETA-23/0035
  • ETA-22/0400
  • DoP No. 0359
  • DoP No. 0364
  • DoP No. 0322

Szerelési útmutató

Működése
  • Vizes fúrási eljárással - először hengeres, majd hátsókúpos - furatot képzünk.
  • A hátsókúpos panelhorgony beszerelésekor egy optimális formazárást kapunk, a terpesztőrész feszítésmentesen kitölti a furatot.
  • A horgony az abszolút rögzítési mélységig süllyed be. A beállítás után a távtartó alátét teljes felületen érintkezik az építőanyaggal.
Installation FZP II T D40 PA
1 / 4

Letölthető dokumentumok

European Technical Assessment for fischer-Zykon panel anchor FZP II T
Készült 2023. 12. 08.
Declaration of Performance for fischer-Zykon-panel anchor FZP II T
Készült 2024. 04. 12.
European Technical Assessment for fischer ZYKON FZP II T D40 PA for fixing Atlas Concorde facade panels - Fastener of external wall claddings. Special anchor for the rear fixing of Atlas Concorde ceramic tile facade panels
Készült 2023. 01. 24.
Declaration of Performance for fischer ZYKON FZP II T D40 PA panel anchor (for Atlas Concorde ceramic tile facade panels)
Készült 2024. 06. 03.
European Technical Assessment for fischer ZYKON FZP II for fixing Mirage facade panels
Készült 2022. 08. 25.
Declaration of Performance for fischer Zykon-panel anchor FZP II (for Mirage)
Készült 2022. 10. 12.
