Állítható és kényelmesen szerelhető rendszer napelemek telepítéséhez cseréptetős és boltíves ipari tetőkre.

Solar-Y system

A Solar-Y lehetővé teszi a napelemek rögzítését vasbeton gerendával ellátott szerkezetű raktártetők és boltíves kereskedelmi épületeknél. A rendszer nem igényli a tetőszerkezet megbontását és lehetővé teszi akár 25°-os dőlésszöggel a panelek telepítését a maximális hatékonyság kihasználása érdekében. Olaszországi jogszabályok alapján hó- és szélterhelés is méretezhető.

Termékváltozat

Képek letöltése

Termékváltozat

9 termékváltozat

Mennyiség

GTIN (EAN-Code)

A (z) 9 változatok 9 megtekintése

Előnyök

Nem szükséges a héjazat cseréje. A Solar-Y a gerendákra rögzíthető a tetőfedés eltávolítása nélkül
A legnagyobb hatékonyság érdekében akár 25°-os dőlésszöggel telepíthető és ellenőrizhető méretezéssel
Teljesen mértékben állítható. A talplemezek minden típusú gerendához alkalmazhatók, a modulok dőlésszöge pedig folyamatosan állítható. Egy termék minden megoldáshoz
Ellenőrizhető méretezés hó- és szélterhelésre az előírások szerint (Jelenleg csa Olaszország területén)
Költséghatékony, mert az optimalizált szerkezetnek köszönhetően növelhető a háromszögek közötti osztásköz, miközben csökkenthető a szerkezet és rögzítési pontok száma.
Déli vagy kelet-nyugati tájolással telepíthető.

Tulajdonságok

Profilok: alumínium EN AW 6063 T6
Zártprofil: alumínium EN AW 6060 T6
Talp: alumínium EN AW 5754 H22
Távtartó: alumínium EN AW 6026
Csuklópánt: alumínium EN AW 5754 H22
Csavarok és anyák: korrózióálló acél A2 R70

Működése

Határozza meg a rendszert a gerendák tájolása és fesztávja, valamint a panelek dőlésszöge alapján. Kövesse a projekt specifikációit és a szükséges mennyiségeket minden telepítési fázisnál.
Alkalmazza a talplemezeket.

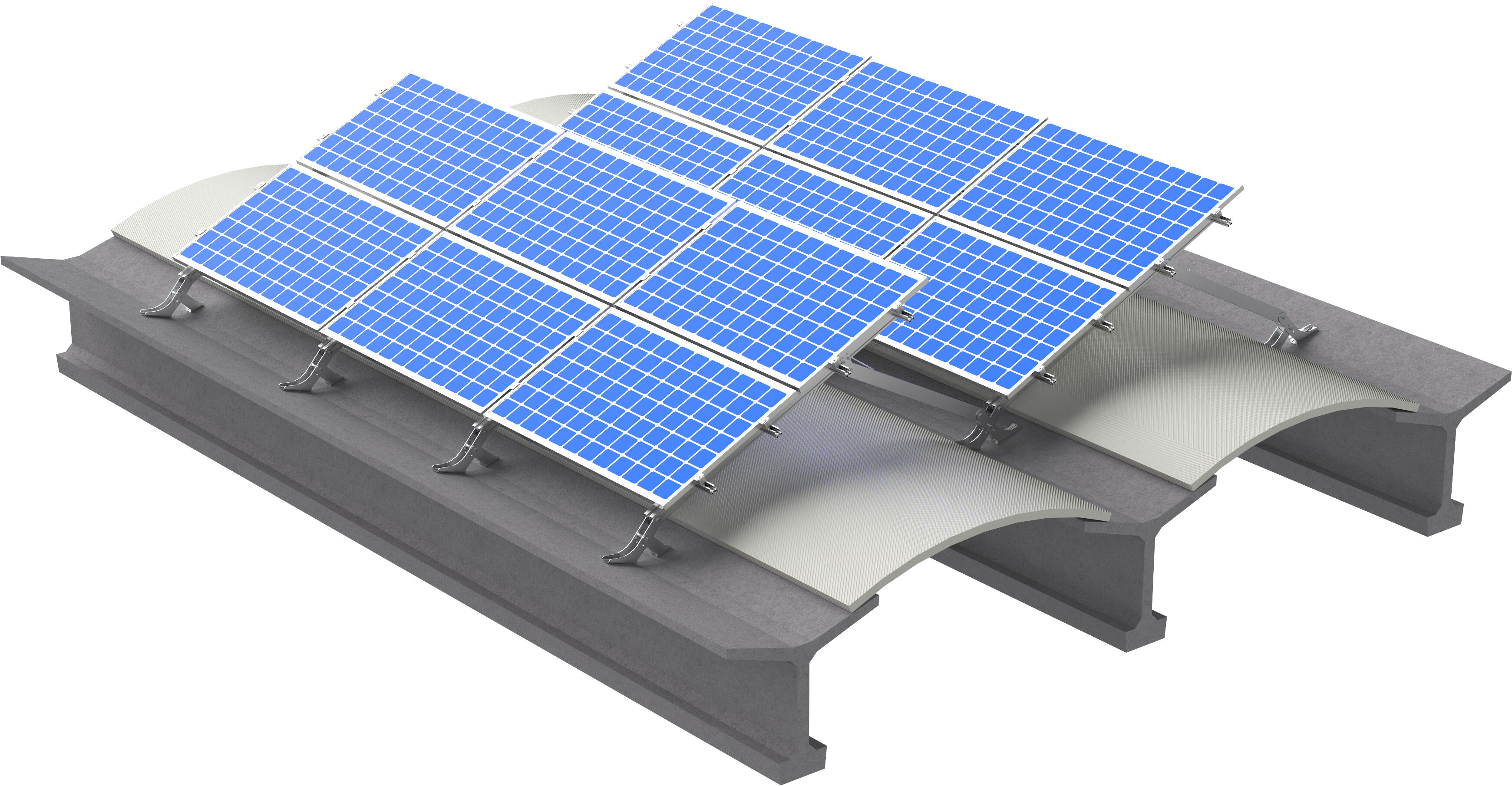

A déli tájolású változatnál szerelje össze a háromszögeket úgy, hogy egy Solar-Y profilt és egy támaszt a megfelelő csuklópántokkal összekapcsol.
Állítsa be a csuklópántok távolságát a Solar-Y profil végétől.

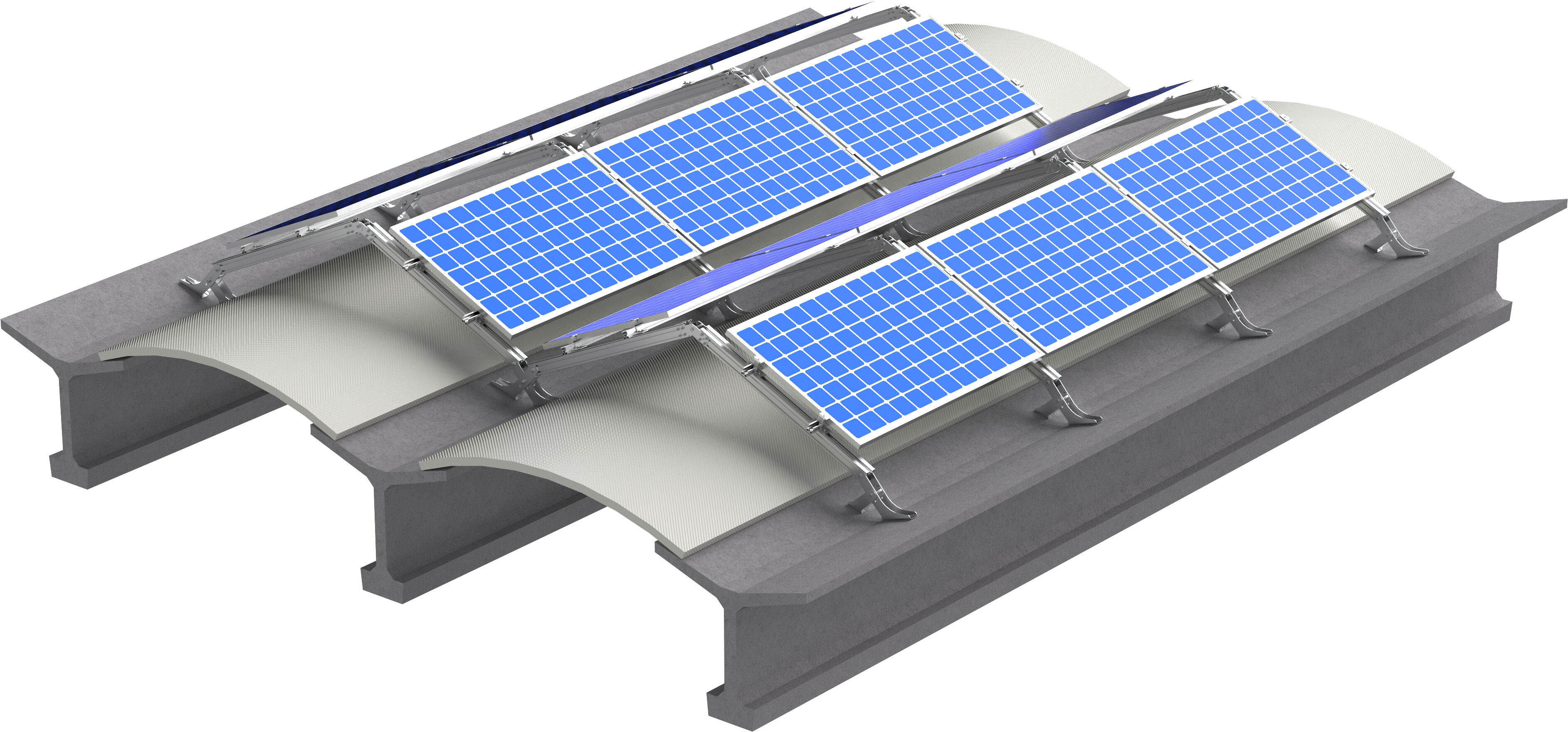

Az kelet-nyugati változathoz használjon 2 db Solar-Y profilt (méretre vágva).
Helyezze és rögzítse a konzolokat a betonhoz.
Szerelje a háromszögeket a gerendákra rögzített konzolokhoz az M12-es csavarokkal és anyákkal.
A háromszög szerkezetek merevítése az egyes modulcsoportok végén a BP AL profil és a fischer T.E. 4,8x32 mm-es önfúró csavar segítségével.
Ha szükséges, szerelje fel a másodlagos profilkeretet a háromszögek fölé a PXC-AL illesztésein keresztül.
Helyezze a napelemeket a szerkezetre, és rögzítse őket a fischer leszorítókkal.
