Csavarok tömítéssel
  • Product Category Picture: "Duplamenetes csavar STSI"
  • Product Category Picture: "Duplamenetes csavar STSI"
  • Application Picture
  • Application Picture
  • Application Picture
    • Application Picture
    • Product Category Picture
    • Product Category Picture
    • Application Picture
    • Application Picture
      EPDM tömítéssel szerelt csavar, napelemek tartószerkezetének hullám tetőn keresztüli, acél szerkezetbe történő rögzítéséhez

      Duplamenetes csavar STSI

      Az STSI A2 korrózióálló acélból készült, duplamenetes csavar, amely a fotovoltaikus rendszerek szerkezeteinek rögzítésére szolgál hullámlemez tetőkön, fából készült tartószerkezet esetén. Alkalmazható betonhoz vegyi injektálóragasztóval és FIS HK vagy FIS HN szitahüvellyel. EPDM tömítéssel az eső beszivárgása elleni tömítéshez. Előfúrás szükséges.
      Termékváltozat
      Képek letöltése

      Termékváltozat

      2 termékváltozat
      Átmérő
      Szárhossz
      Metrikus menet hossza
      Mennyiség
      GTIN (EAN-Code)
      A (z) 2 változatok 2 megtekintése

      Előnyök / Termékismertető

      Előnyök
      • Teljes: az STSI csavar előszerelt EPDM alátéttel és egy darab préselt peremes anyával a rögzítéshez és két darab préselt peremes anyával az MW vagy SSP csatlakozókhoz történő szereléshez.
      • Gyors: gyorsan szerelhető, mert a tető fedését nem kell megbontani.
      • Vízzáró: az EPDM alátét meggátolja a beázást.

      Használat és engedély

      Alkalmazások

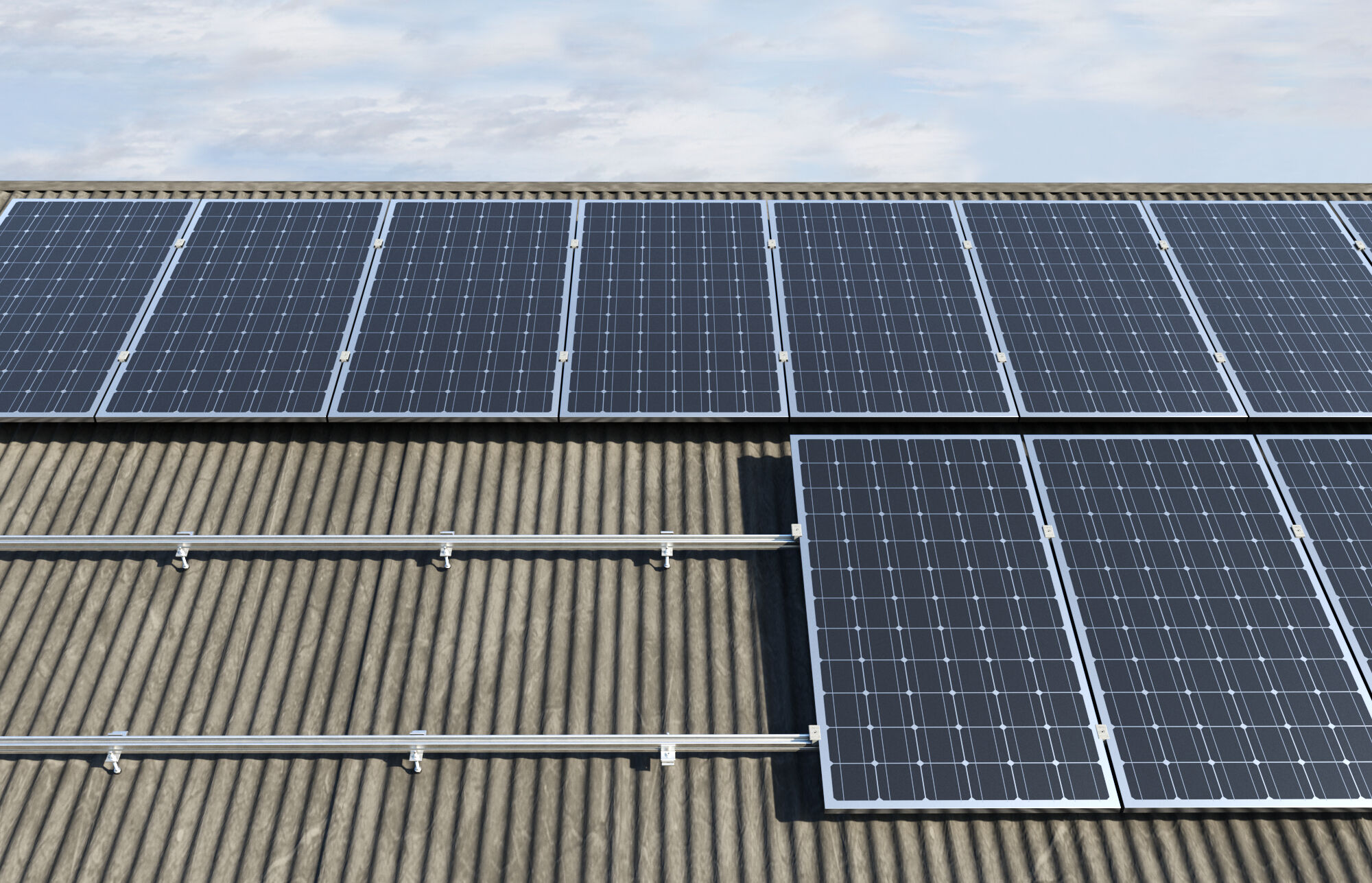

      Alkalmazható hullámlemez tetőkön:
      • SolarLight profilok
      • SolarFish profilok
      STSI duplamenetes csavaros rögzítés:
      • Közvetlenül acélgerendákba és profilokba előfúrással.
      Építőanyagok
      • 2 - 4 mm vastagságú acélgerendák és acélsínek
      Az adott esetben elérhető engedélyben szereplő adatok (építőanyagok, terhelések stb.) érvényesek. További dokumentumok itt találhatók: https://www.fischer.de/sdb.
      Engedély
      • TUV - R 60154136

      Szerelési útmutató

      Működése
      • Válassza ki a megfelelő méretű STSI tömítéses csavart, a teherhordó szerkezet vastagságának megfelelően.
      • Határozza meg az STSI csavarok közötti távolságokat, a telepítés területén lehetséges hó- és a szélterheléstől függően.
      • Válassza meg az STSI csavarok pozícióját a teherhordó szerkezet és a napelem panel elrendezése alapján.
      • Fúrja ki a teherhordó szerkezetet az STSI csavar átmérőjének megfelően.
      • Rögzítse az STSI csavarokat az EPDM tömítés alkalmazásával.
      • Húzza meg az MU F peremes hatlapú anyát az EPDM alátéten a tökéletes víz szigetelés érdekében.
      • Biztosítsa az SSP vagy MW csatlakozóelemet eltartva a tetőtől a másik két peremes anyával.
      Installation stud screw STSI
      1 / 6
      • 1
        Installation stud screw STSI
      • 2
      • 3
      • 4
      • 5
      • 6

      Letölthető dokumentumok

      Tanúsítvány
      pdf, TUV - R 60154136
      TUV Certificate
      Érvényesség kezdete 2021. 01. 11.
      vége 2026. 01. 11.
      Marketing Documents
      pdf,
      Solar systems. Mounting solutions for photovoltaic panels.
