Nylon billenőhorog DuoTec
  • Product Picture: "fischer DuoTec 10 S csavarral"

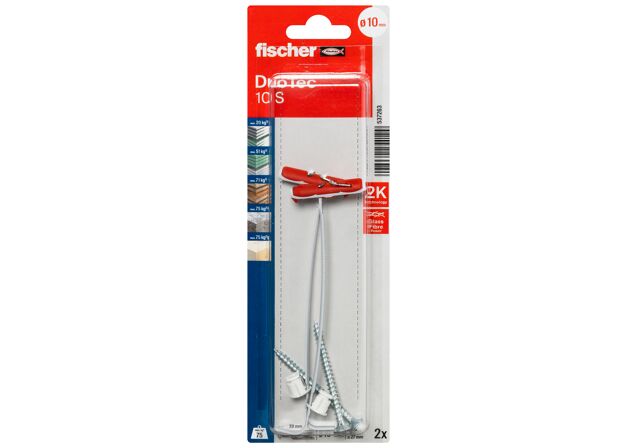

  • Packaging: "fischer DuoTec 10 S csavarral"

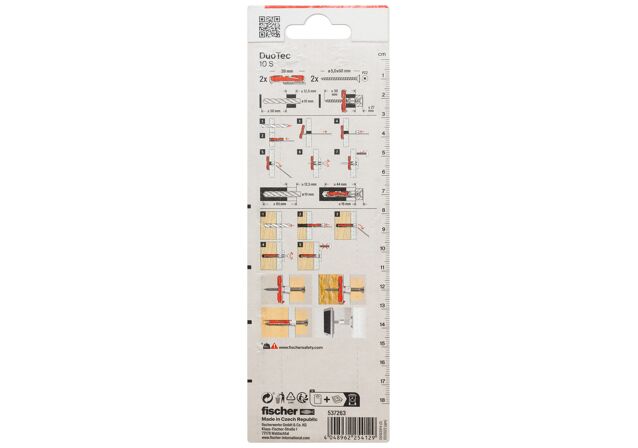

  • Packaging: "fischer DuoTec 10 S csavarral"
  • Application Picture
  • Application Picture
  • Application Picture
  • Youtube VideoYoutube VideoYoutube Video
    • Youtube VideoYoutube VideoYoutube Video
    • Product Picture
    • Packaging
    • Packaging
    • Application Picture
    • Application Picture
    • Application Picture
      Termékkód 537263

      fischer DuoTec 10 S csavarral

      Termékváltozat
      Szakkereskedők
      Képek letöltése
      Legfontosabb jellemzők
      • A kétkomponensű anyagok a legjobb terhelési értékeket nyújtják.
      • A hüvely erősíti a furatot, és jelentősen nagyobb keresztirányú terheléseket tesz lehetővé.
      • Az íves szár lehetővé teszi az üreg ellenőrzését a beszerelés előtt.

      Előnyök / Termékismertető

      Könnyen szerelhető nylon billenőhorog minden típusú építőlaphoz nagy terhelések esetén
      Előnyök
      • A rugalmas csavarbetét lehetővé teszi különböző fejkialakítású csavarok és kampók alkalmazását.
      • Az üvegszálerősítésű műanyag és a fémbetét (fischer DuoTec 12) lehetővé teszi a billenőhorog számára, - minden panel építőanyagnál - a nagy húzó- és nyíró terhelések elviselését.
      • A lágyabb, szürke nylon rész elosztja a terhet a panel felületén, ezzel minimalizálva a tartószerkezet bármilyen gyengülését.
      • A rövid billenő elem leegyszerűsíti a szerelést a normál furatoknál, ill. még szűk, vagy szigetelést tartalmazó üregek esetén is.
      • A fehér peremes hüvely (bepattintható funkcióval) lehetővé teszi, hogy a billenőhorgot gyorsan és biztonságosan a csavar becsavarása előtt rögzítsük.
      • A rögzítőszáron található beosztás (fischer DuoTec 12) segít a szükséges csavarhossz meghatározásában (skálaérték + 20 mm).
      A billenőhorog funkcióval működő fischer DuoTec nagy terhek rögzítését teszi lehetővé. Ahol többpontos rögzítés szükséges, ezáltal csökkenthető a dübelek száma és növelhető a biztonság. A DUO line dübelcsalád tagjaként a DuoTec is két komponensből áll. A piros keményebb rész megkönnyíti a terhelés eloszlását, míg a szürke lágyabb rész viszi át a azt az építőanyagra és rásimul a felületre megakadályozva a gipszkarton károsodását. Építőlapoknál billenőhorogként, míg tömör építőanyagoknál feszítődübelként viselkedik.
      Youtube VideoYoutube VideoYoutube Video

      Használat és engedély

      Alkalmazások
      • Konyhaszekrények
      • Ruhásszekrény
      • Polcok
      • Szekrények
      • Könyöklők
      • Képek
      • Tükrök
      • Lámpák
      • Függő kosarak
      Építőanyagok
      Alkalmazható:
      • Gipszkarton
      • Gipsz farostlemez
      • Fa panelek: például OSB, farostlemez, MDF lapok
      • Acéllemezek
      • Műanyagtáblák
      • Üreges betontégla
      Szintén alkalmas:
      • Tömör anyagok, például beton és fa
      Az adott esetben elérhető engedélyben szereplő adatok (építőanyagok, terhelések stb.) érvényesek. További dokumentumok itt találhatók: https://www.fischer.de/sdb.

      Szerelési útmutató

      Működése
      • A fischer DuoTec előszereléssel alkalmazható.
      • Egyszerű szerelés általános 10-vagy 12 mm-es fúrószárral.
      • A rövid billenőrész a szűk üregek, ill. ásványgyapot szigetelés esetén is alkalmas. Vegye figyelembe a billenőrész hosszát!
      • Funkciók, mint a feszítődübeleknél szilárd építőanyagokban (beton vagy fa). Figyelem, nem alkalmazható metrikus csavarokkal!
      • A rugalmas csavarbetét lehetővé teszi különböző menetű csavarok és kampók alkalmazását.
      Installation in board materials
      1 / 8
      • 1
        Installation in board materials
      • 2
      • 3
      • 4
      • 5
      • 6
      • 7
      • 8
      Installation in cavities
      1 / 3
      • 1
        Installation in cavities
      • 2
      • 3
      Installation for hits in solid building materials
      1 / 5
      • 1
        Installation for hits in solid building materials
      • 2
      • 3
      • 4
      • 5

      Műszaki adatok

      Fúróátmérő (
      d0
      )      		10 mm
      Min. panelvastagság (
      dp
      )      		9,5 mm
      Max. panelvastagság (
      dp
      )      		55 mm
      Min. üregmélység (
      a
      )      		40 mm
      Csavarátmérő (
      ds
      )      		5,0 mm
      Csavar hosszúság (
      ls
      )      		60 mm
      Min. furatmélység (
      h1
      )      		65 mm
      Dübel hossz (
      l
      )      		50 mm
      Max. rögzítési vastagság (
      t fix
      )      		27 mm
      Tartalom 2 x DuoTec,
      2 x csavar 5 x 60
      Csomagolás Bliszter kártya
      Mennyiség 2 db
      GTIN (EAN-Code) 4048962254129
