Menetes szár / belsőmenetes csap
  • Product Category Picture: "Highbond ragasztott dübel FHB II- A L"
  • Application Picture
  • Application Picture
    • Application Picture
    • Product Category Picture
    • Application Picture
      A legnagyobb terhelhetőség repedése betonba maximális kihúzóértékkel

      Highbond ragasztott dübel FHB II- A L

      Az FHB II-A L dübel a fischer FHB II Highbond rendszer eleme. A nyomaték kontrollált feszítődübel ideális a repedéses és repedésmentes betonba történő rögzítésekhez a maximális terhelhetőség eléréséhez. Homlokzati alszerkezeteknél, silóknál és nehéz acélszerkezeteknél alkalmazható. A menetes szár engedélyezett a FIS HB injektáló ragasztóanyaggal, iletve az FHB II-P és az FHB II-PF ragasztópatronokkal. Az FHB II-A L nagy rögzítési mélysége maximális terhelhetőségi értékeket tesz lehetővé. Ezáltal kevesebb rögzítési pontra és kisebb talplemezre van szükség.
      Termékváltozat
      Képek letöltése

      Termékváltozat

      Szűrő
      Szűrő
      Engedélyek / vizsgálati jelentések
      61 termékváltozat
      Fúróátmérő
      Furatmélység
      Rögzítési mélység
      Max. rögzítési vastagság
      Menet
      Kulcsnyílás
      Jelmagyarázat = Van engedély— = Nincs engedély
      További eredmények
      A (z) 61 változatok 54 megtekintése

      Előnyök / Termékismertető

      Előnyök
      • Az FHB II-A L dübel nagy rögzítési mélysége maximális terhelési értékeket tesz lehetővé. Így kevesebb rögzítési pontra van szükség.
      • Az FHB II-A L dübel szárának kónuszos alakja speciálisan optimalizált nagy húzóigénybevételek felvételére. Ennek eredményeként, a legjobb teljesítmény érhető el repedéses betonnál.
      • Továbbá az FHB II-A-L dübel használata engedélyezett mind ragasztópatronnal, mind injektáló ragasztóval. Ez maximális rugalmasságot garantál az alkalmazásban.
      • Nem szükséges furattisztítás az FHB II-A L dübel és FHB II-P/-PF ragasztópatron kombinációnál. Ezáltal értékes szerelési időt takaríthatunk meg.
      • Az FHB II-A L dübel kombinálva FIS HB injektáló ragasztóval, átmenőszerelésnél hézagológyűrű, illetve egyéb szerszám nélkül alkalmazható.

      Használat és engedély

      Alkalmazások
      • Védőkorlátok
      • Homlokzatok

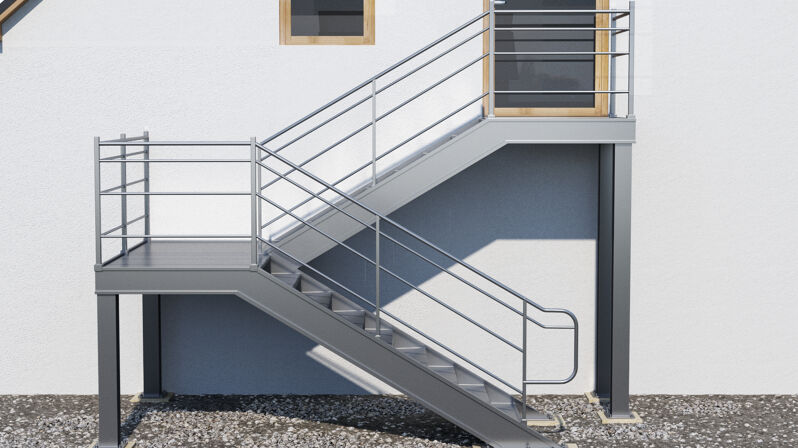

      • Lépcsők
      • Acél konzolok
      • Gépek
      • Siló telepítések
      • Oszlopok
      • Ütközésvédelem
      • Acélszerkezetek
      • Ácsszerkezetek
      Építőanyagok
      Engedélyezett:
      • Repedéses és repedésmentes beton C20/25-től C50/60-ig
      Továbbá alkalmazható:
      • Beton C12/15
      Az adott esetben elérhető engedélyben szereplő adatok (építőanyagok, terhelések stb.) érvényesek. További dokumentumok itt találhatók: https://www.fischer.de/sdb.
      Engedély
      • ETA-05/0164
      • DoP No. 0282
      • GS 3.2/16-352-1
      • (2103/12/12) - CM

      Szerelési útmutató

      Működése
      • Az FHB II-A L egy nyomaték kontrollált ragasztott dübel, ami egyaránt alkalmazható előszereléssel és átmenőszereléssel is.
      • Az FHB II-A L dübelt átmenő szerelésnél alkalmazva a furathézag kitöltendő FIS HB injektáló ragasztóval.
      • A Highbond dübel alkalmazható akár FIS HB injektáló ragasztóval, akár FHB II-P (F) ragasztópatronnal.
      • Az anya meghúzásakor, a dübelkúpok nekifeszítik a megkötött ragasztóanyagot a furatfalnak.
      • A sztirolmentes vinilészter ragasztóanyag teljesen lezárja a furatot.
      • A ragasztópatron használatakor, a Highbond dübel a fúrógép ütvefúró fokozatával szerelhető. Alkalmazható szerszám: RA-SDS, cikkszám: 62420
      Pre-positioned installation in concrete with FIS HB
      1 / 9
      • 1
        Pre-positioned installation in concrete with FIS HB
      • 2
      • 3
      • 4
      • 5
      • 6
      • 7
      • 8
      • 9
      Installation in concrete with capsule FHB II-P / -PF
      1 / 5
      • 1
        Installation in concrete with capsule FHB II-P / -PF
      • 2
      • 3
      • 4
      • 5

      Letölthető dokumentumok

      ETA Certification Document
      pdf, ETA-05/0164
      European Technical Assessment for fischer Highbond-Anchor FHB II - Torque controlled bonded anchor for use in concrete
      Készült 2017. 12. 14.
      DOP - Declaration of Performance
      pdf, DoP No. 0282
      Declaration of Performance for fischer Highbond-Anchor FHB II (Bonded fastener for use in concrete)
      Készült 2021. 01. 19.
      Vizsgálati jegyzőkönyv (tűzvédelem)
      pdf, GS 3.2/16-352-1
      fischer Highbond anchors FHB II and FHB 11 lnject
      Érvényesség kezdete 2017. 02. 07.
      vége 2027. 02. 06.
      Vizsgálati jegyzőkönyv (tűzvédelem)
      pdf, (2103/12/12) - CM
      lnjection systems FHB / FHB dyn / FDA
      Érvényesség kezdete 2021. 07. 15.
      vége 2026. 07. 15.
      Töltet mennyiség
      pdf,
      Filling quantities für highbond-Anchor FHB II-A L
      Load Table
      pdf,
      Szerelési útmutató
      pdf,
      fischer FHB II
