Erőteljes távtartó szerelés szárazépítészeti munkálatoknál

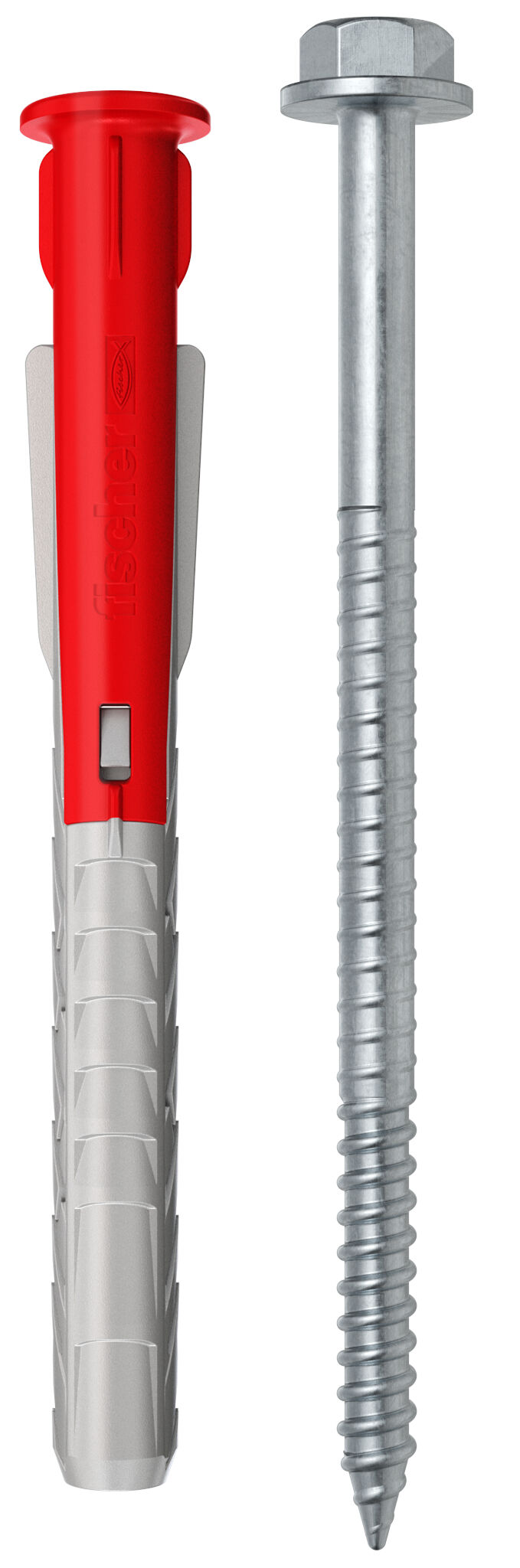

Távtartó dübel DDF

A fischer DDF dübel hatékony lehet olyan szereléseknél, ahol a gipszkarton táblák mögött légrés, vagy rögzítésre nem alakalmas közeg található, viszont a rögzítendő anyag nagyobb erőt fejt ki, mint amit a gipszkarton elbírna. A piros színű, üvegszál erősítésű műanyag tengely áthidalja a gipszkarton és a teherhordó szerkezet közti részt, a szürke nejlonból készült, hosszú osztósíkú nyílózóna optimális rögzítést tesz lehetővé a teherviselő szerkezetben. A fischer DDF ideális nehéz szerelvények, például: karos TV konzol, radiátor, nehéz polcok és fali szekrények felhelyezésére. A biztonságos rögzítésről a szetthez tartozó nagyszilárdságú peremes hatlapfejű csavarok gondoskodnak TX behajtással.
TermékváltozatKépek letöltése

Termékváltozat

Szűrő
Szűrő
2 termékváltozat
Fúróátmérő
Min. furatmélység
Dübel hossz
Tényleges rögzítési mélsyég
Max. távolság
Max. rögzítési vastagság
A (z) 2 változatok 2 megtekintése

Előnyök / Termékismertető

Előnyök
  • Az SXRL dübelhez hasonlóan hosszú osztósíkú a nyílózóna, amely optimális rögzítést tesz lehetővé tömör és üreges falazatban egyaránt.
  • A furatban való elfordulás ellen az oldalsó szárnyak gondoskodnak
  • A piros, üvegszál erősítésű komponens merev tartást biztosít az üregben, a rajta található szárnyak az elfordulás ellen nyújtanak biztonságot
  • A megfelelő rögzülésről a nagyszilárdságú peremes hatlapfejű csavar gondoskodik, ami részét képezi a csomagolásnak

Használat és engedély

Alkalmazások
  • TV konzolok
  • Radiátorok
  • Nehéz polcok
  • Konyhaszekrények
Építőanyagok
  • Beton
  • Üreges tégla
  • Üreges könnyűbeton tégla
  • Üreges tégla- és betonfödémek
  • Üreges mészhomoktégla
  • Tömör mészhomoktégla
  • Tömör szerkezetű terméskő
  • Pórusbeton
  • Tömör gipszpanel
  • Tömör könnyűbetontégla
  • Tömör tégla
Az adott esetben elérhető engedélyben szereplő adatok (építőanyagok, terhelések stb.) érvényesek. További dokumentumok itt találhatók: https://www.fischer.de/sdb.

Szerelési útmutató

Működése
  • A fischer DDF dübelt előszerleéssel alkamazzuk

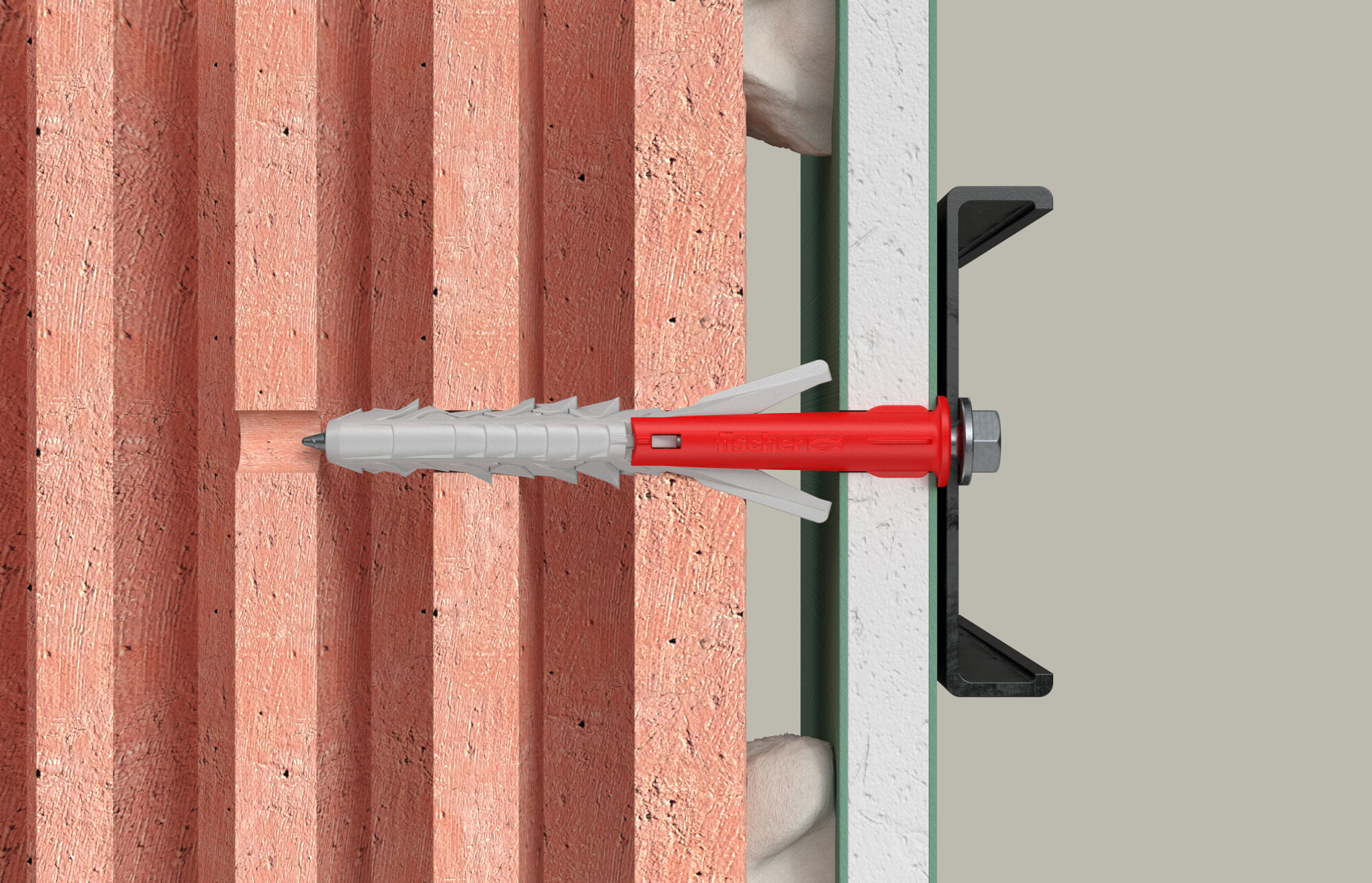

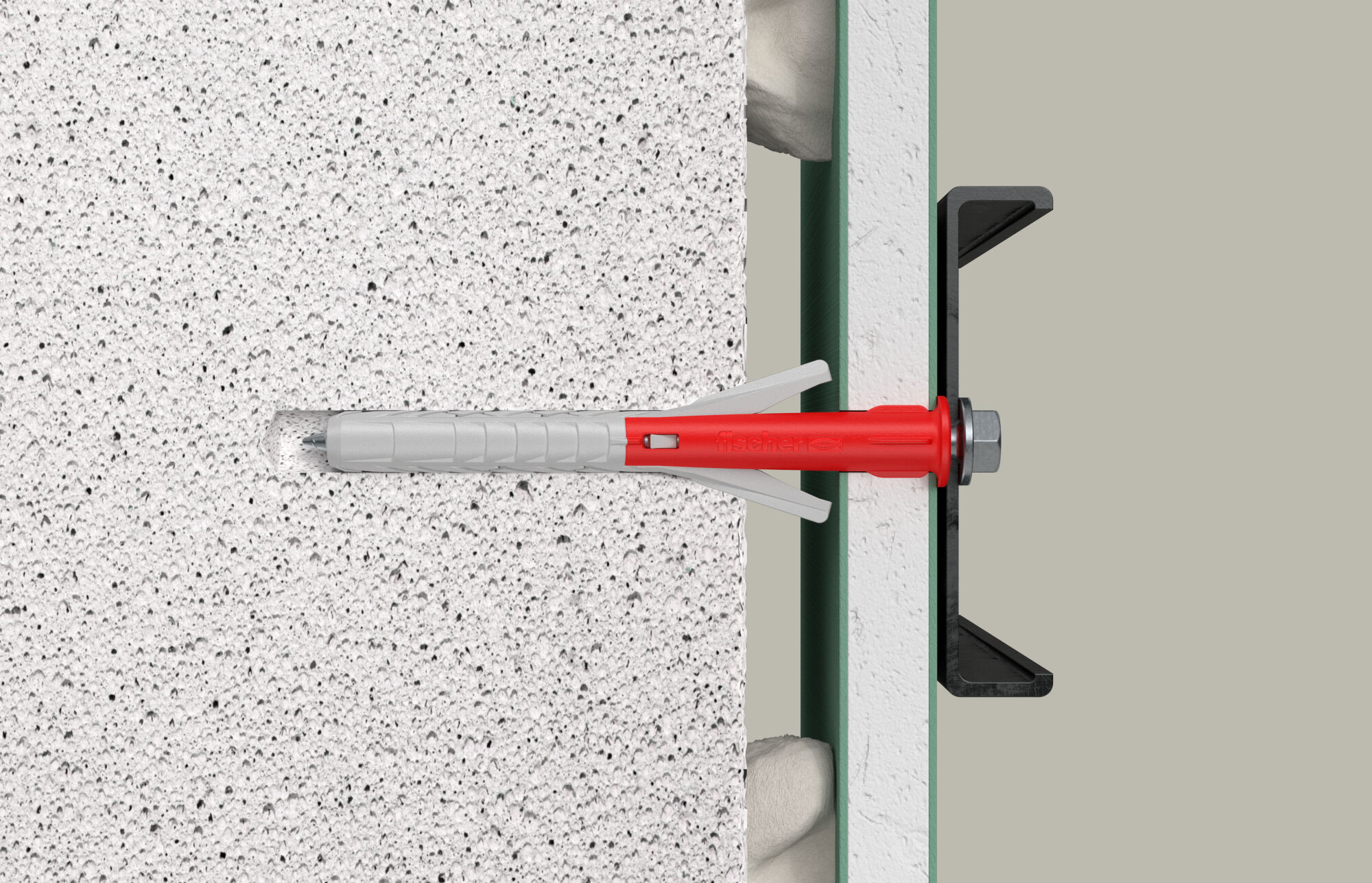

  • A dübel piros komponense áthidalja az üreget miközben merev távtartóként funkcionál
  • Maximális széltávolság a gipszkartonnál 45 mm
  • A hosszú osztósíkú szürke nejlon komponenes optimálisan osztja el a terheket tömör és üreges falazóelemekben
  • A dübel tengelyirányával párhuzamos szárnyak gátolják a nem kívánt elforgást
  • A dübelhez mellékelt nagyszilárdságú peremes hatlapfejű csavar akár 10 mm átfogást is lehetővé tesz
Installation DDF in concrete
1 / 5
Installation DDF in hollow building materials
1 / 4

Letölthető dokumentumok

Load table for Dot and Dab Fixing DDF
